ПОДЪЕМНИК КОНСОЛЬНЫЙ
Опросная форма
-
Беларусь +375
-
Россия +7
Описание

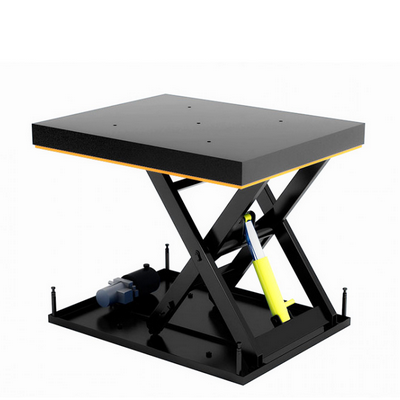

Гидравлические столы или ножничные подъемники представляют собой платформу с огражденной площадкой, которая двигается в вертикальной плоскости посредством гидроцилиндра и рычажного ножничного механизма. Подъемник данного типа может устанавливаться в любом месте, имеющем твердое основание и соответствующие габариты. Для них не требуется дополнительного возведения бетонных либо металлокаркасных шахт, а также направляющих. Этот тип подъёмников может устанавливаться в уже готовую шахту как альтернатива грузовым лифтам и подъемникам.
Управление
Внешнее, электрическое, микропроцессорное, кнопочное от этажных вызывных постов
По типу шахты подъёмники подразделяются на:

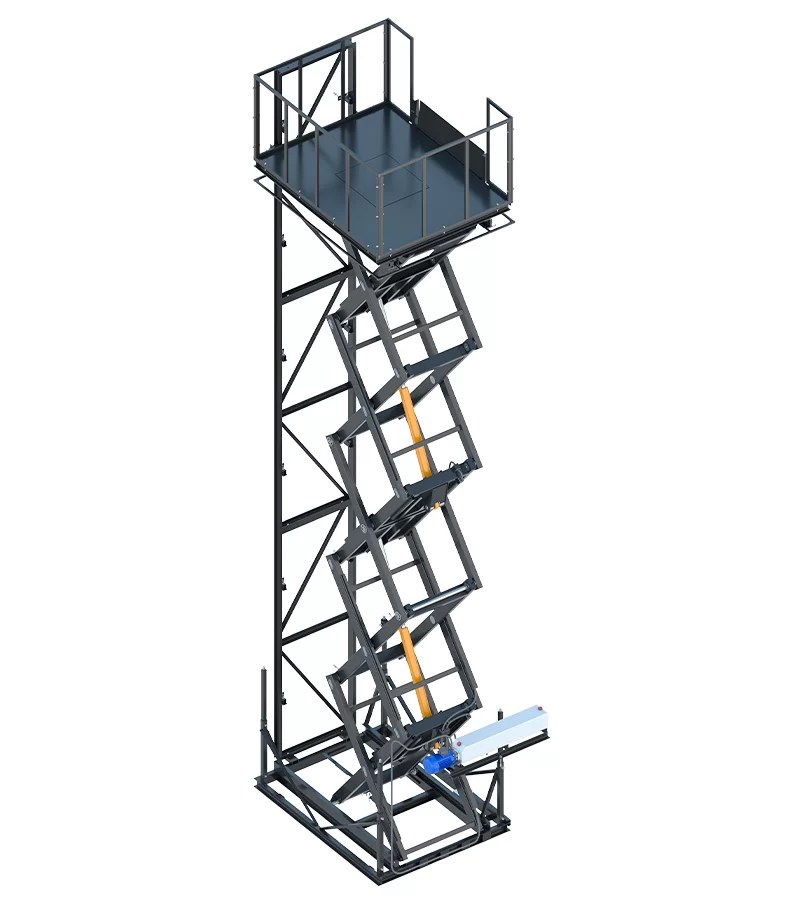

– монтируемые в самонесущую шахту (металлокаркасную);

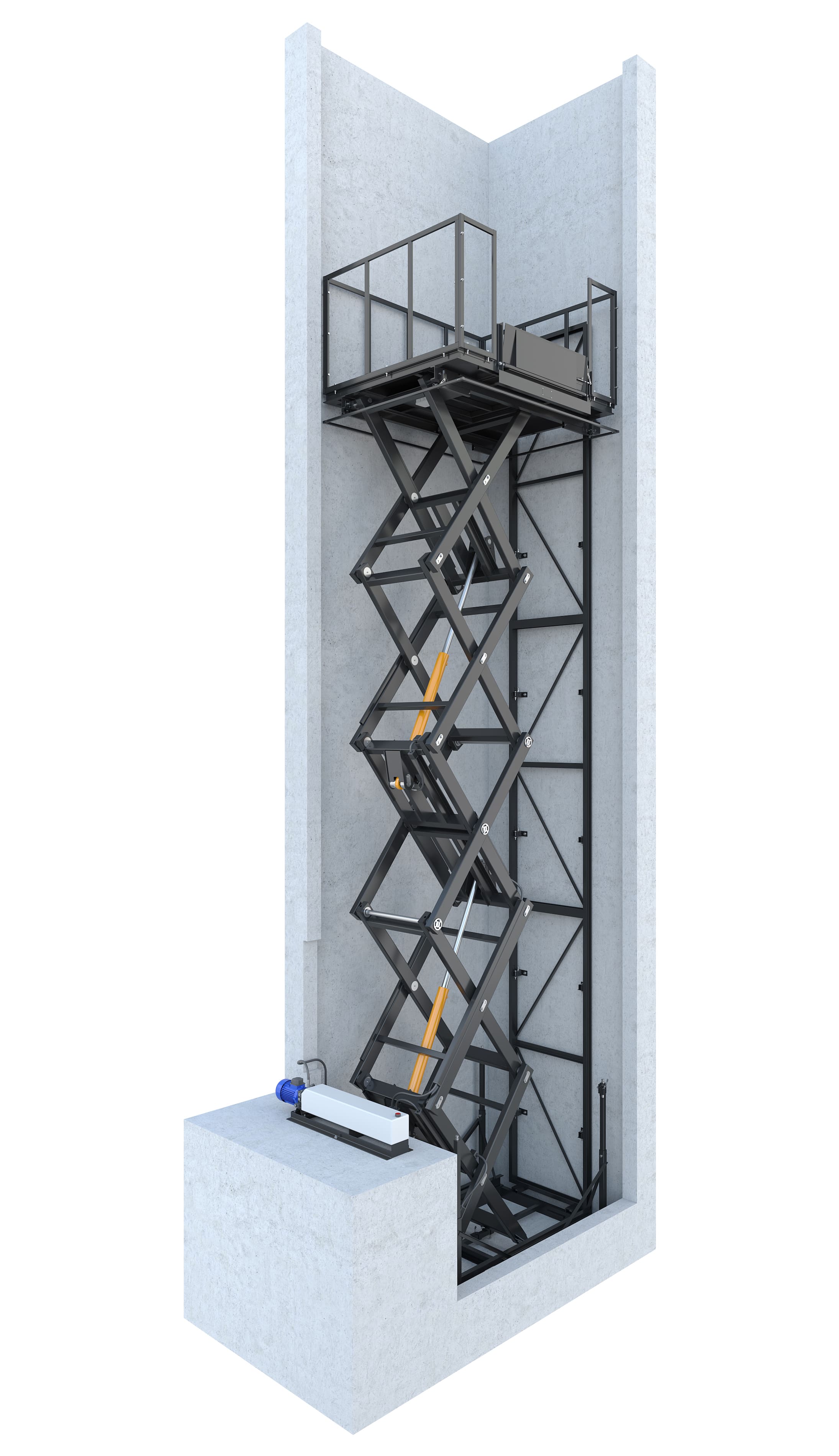

– монтируемые в выведенную шахту (бетонную или кирпичную).
Преимущества
– компактность устанавливаемого оборудования;
– не требует самонесущих шахт, направляющих, машинных помещений;
– устойчивость подъемника обеспечивается за счет рычажного ножничного механизма;
– простота в установке, монтаж подъемника не требует дополнительных сварных работ;
– доступно множество дополнительных опций, которые помогут по достоинству оценить его функциональность;
– шкаф управления подъемником помещается в отдельно стоящий электрический ящик;
– отсутствие необходимости обустройства места для монтажа подъёмника.
Система безопасности:
– концевые выключатели переезда крайних остановок;
– концевые выключатели кромки безопасности;
– кнопка экстренной остановки «СТОП» на каждом этаже;
– при сбое электропитания происходит аварийное отключение;
– защита от перегрева двигателя.
Технические характеристики
| Наименование | Показатель |
| Грузоподъемность, кг | 100 … 3000 |
| Размеры, мм | индивидуально |
| Скорость подъема, м/мин | 5 … 12 |
| Высота подъёма, м | до 25 |
| Количество остановок | до 10 |
| Характеристика электрической сети | 220В, 50Гц 380В, 50 Гц |
| Мощность двигателя, кВт | 1,5 … 7,5 |
| Вид главного привода | Гидравлический |
| Привод | Гидроцилиндр |
| Система управления | Внешнее с каждой остановки |
| Конструкция дверей шахты | Двухстворчатые распашные роллетного типа |
| Исполнение клети | Окрашенный металл Нержавеющая сталь |
| Тип клети | проходная/непроходная |
| Условия эксплуатации | Температура воздуха окружающей среды от -20 °С до +40 °С.
Относительная влажность не более 80 % при температуре +25 °С |
* все технические характеристики могут варьироваться в зависимоти от требований заказчика, строительного проекта и конкретной ситуации
Комплектация оборудования
- грузовая клеть с обшивкой;
- грузоподъёмный механизм с лебедкой, тросом и крюком;
- направляющие с кронштейнами крепления;
- подлебедочная рама;
- комплект этажных дверей (роллетных систем);
- шкаф управления, этажные посты управления, концевые выключатели и электропроводка;
- металлокаркасная шахта в разобранном виде с сеткой;
- паспорт, руководство по монтажу, руководство по техническому обслуживанию, руководство по эксплуатации.
Дополнительная комплектация
- звуковая индикация прибытия;
- звуковая индикация превышения максимально допустимой нагрузки на платформы;
- установка противопожарных дверей (только распашного типа) EI30 или EI60;
- внутренняя подсветка клети (кабины);
- изготовление обрамлений проема шахты;
- переговорное устройство на каждом из этажей;
- внутренняя отделка клети нержавеющей, текстурированной или пищевой сталью;
- комплектование подъемника обрамлением для дверей на этажных остановках;
- прочная самонесущая металлокаркасная шахта позволяет монтировать на неё профнастил, оргстекло, сэндвич панели, утеплитель, сетку и другие отделочные материалы.
Файлы для скачивания
1. Форма обмерочного чертежа
2. Опросная форма для заказа
3. Типовое строительное задание
4. Рекламный проспект
